ConceptStyle de navigation⚓

Mode de navigation

Pour naviguer visuellement dans la vue 3D et interagir avec les objets affichés, FreeCAD propose plusieurs styles ou modes de navigation à la souris. Le style par défaut est le style CAD.

ConseilQuel style de navigation choisir ?⚓

Si vous utilisez déjà d'autres logiciels comme Blender ou TinkerCad, vous pouvez choisir le style de navigation correspondant ;

Sinon le style Gesture est facile à utiliser avec une souris ou un pavé tactile ;

wiki FreeCAD https://wiki.freecad.org/Mouse_navigation/fr

Tâches à réaliserTâches à réaliser⚓

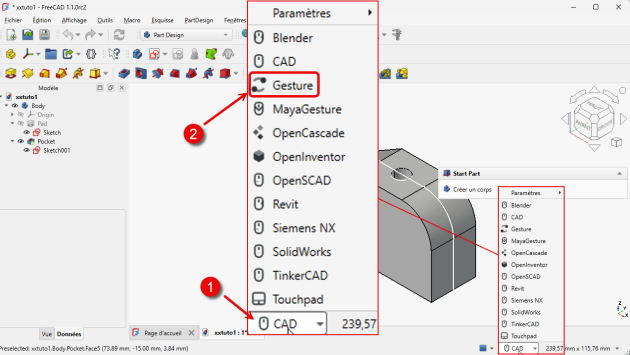

  • Choisir le style de navigation Gesture en cliquant sur le bouton déroulant CAD situé en bas à droite de la fenêtre de FreeCAD ;

    Choix du style Gesture

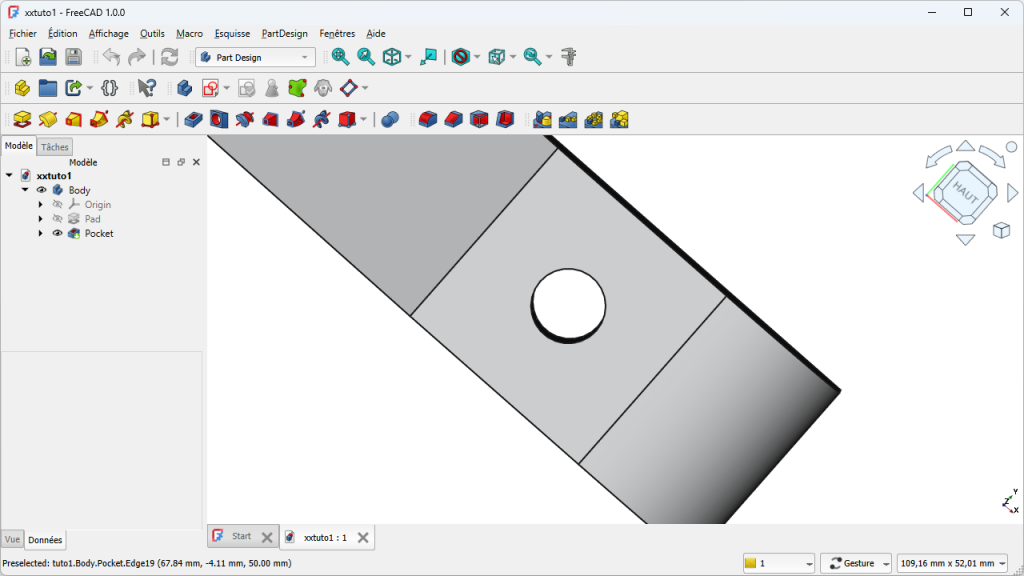

  • Utiliser la souris pour afficher le solide comme sur la figure ci-dessous ;

Utilisation du style de navigation sur XXtuto1

Truc & astuceComment utiliser le style Gesture ?⚓

  • Clic droit maintenu appuyé permet de translater (panoramique) ;

  • Molette de la souris pour zoomer / dézoomer ;

  • Clic gauche maintenu appuyé permet de pivoter (rotation) : FreeCAD visualise le centre de rotation à l'aide d'un cercle rouge ;

  • Clic milieu (molette) sur un vertex[1] du solide pour déplacer le centre de rotation ;

Résumé des commandes du style de navigation Gesture

Pour déplacer le centre de rotation, on peut aussi sélectionner le sommet (vertex) et appuyer sur la touche H ;
