Esquisse des cylindres

⚓

Tâches à réaliser

  • Créer l’esquisse Créer un esquisse ci-dessous dans le plan XZ  constituée de deux cercles Créer un cercle et d’un point Sketcher PointI milieu de la corde Ligne (géométrie de construction) AB en donnant le nom grandAxeInf à la contrainte dimensionnelle de 32 mm :

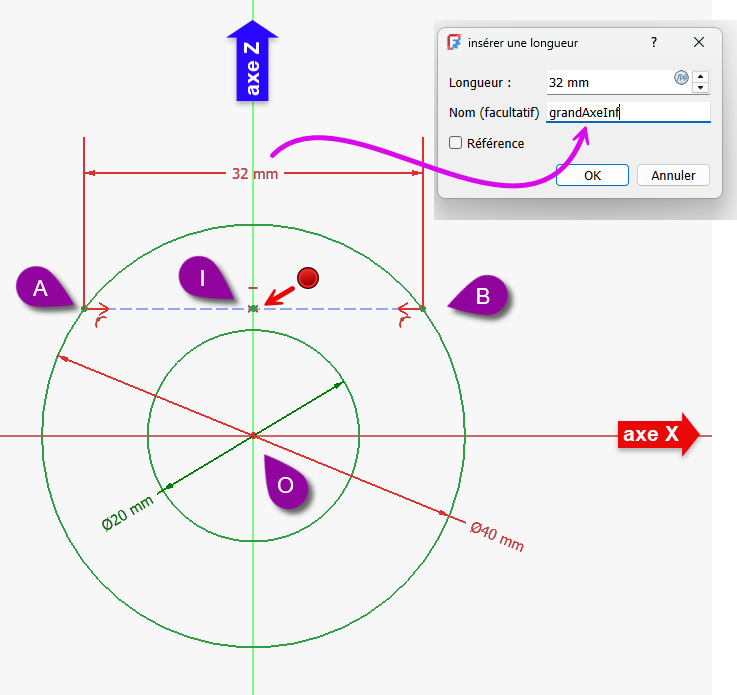

    Esquisse du cylindre inférieur

  • Renommer l'esquisse  Cylinf ;

Attention

  • La corde AB doit être une géométrie de construction[1] pour ne pas être prise en compte lors de la création de la protrusion du cylindre ;
  • Le point I doit être une géométrie réelle[2] pour être visible dans la vue 3D : il permettra de positionner le bas de la nervure ;

⚓

Tâches à réaliser

  • Créer l’esquisse Créer un esquisse ci-dessous dans le plan XZ  constituée de deux cercles Créer un cercle et d’un point Sketcher Point J milieu de la corde Ligne (géométrie de construction) CD en donnant le nom grandAxeSup à la contrainte de 50 mm :

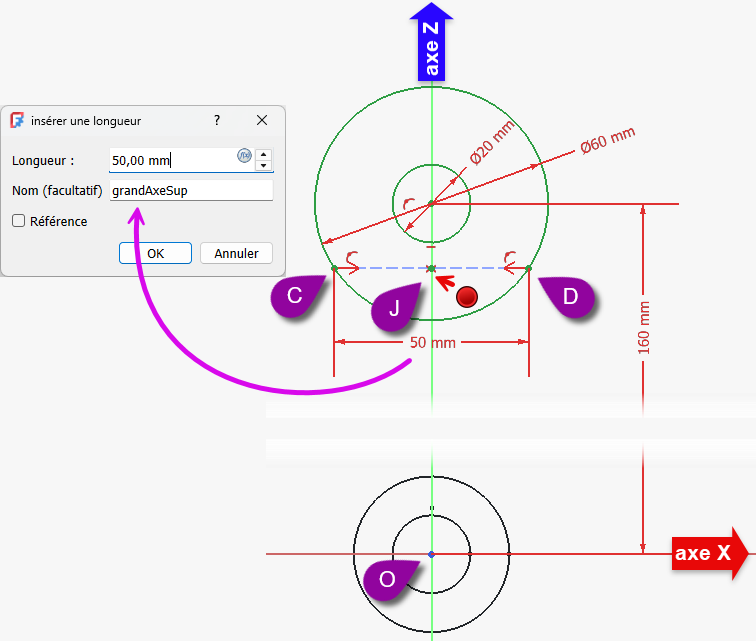

    Esquisse du cylindre supérieur

  • Renommer l'esquisse  CylSup ;

Attention

Comme précédemment :

  • Le point J doit être une géométrie réelle[2] pour être visible dans la vue 3D : il permettra de positionner le haut de la nervure ;
