Création de la nervure

⚓

Tâches à réaliser

  • Dans l’onglet Modèle, masquer les plans de références PartDesign Plan de référence PlanInf, PartDesign Plan de référence PlanSup et et les esquisses  CylInf  CylSup ;

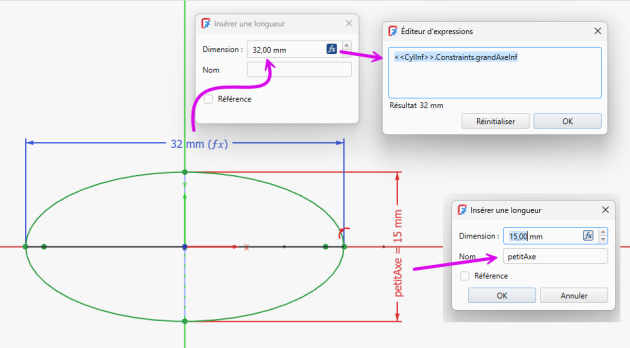

  • Sélectionner le plan de référence Plan de référence PlanInf et créer l’esquisse ci-dessous contenant une ellipse par son centre Sketcher Ellipse par centre  ;

  • Renommer l’esquisse  EllipseInf ;

  • Masquer l’esquisse dans l’onglet Modèle ;

Attention

  • Contraindre l’extrémité du grand axe de l’ellipse sur l’axe X ;

  • Saisir directement la longueur 15 mm en donnant le nom petitAxe à la contrainte ;

  • Saisir la longueur 32 mm du grand axe à l’aide de l’expression <<CylInf>>.Constraints.grandAxeInf ;

Truc & astuceSaisir une expression en utilisant l’auto-complétion :⚓

Pour saisir la contrainte de 32 mm :

  • Sélectionner la commande Contrainte de dimension , la géométrie à contraindre, la position : FreeCAD ouvre la boite de dialogue de dimension ;

  • Cliquer sur le bouton (ou appuyer sur le caractère = ) : FreecAD ouvre une 2nde boite de dialogue Éditeur d’expression ;

  • Saisir au clavier Cyl :

  • Appuyer sur la touche ↓ pour sélectionner <<CylInf>> ;

  • Taper les 3 premiers caractères Con : sélectionner Constraints ;

  • Taper les 3 premiers caractères gra et sélectionner à la souris ou au clavier grandAxeInf

⚓

Tâches à réaliser

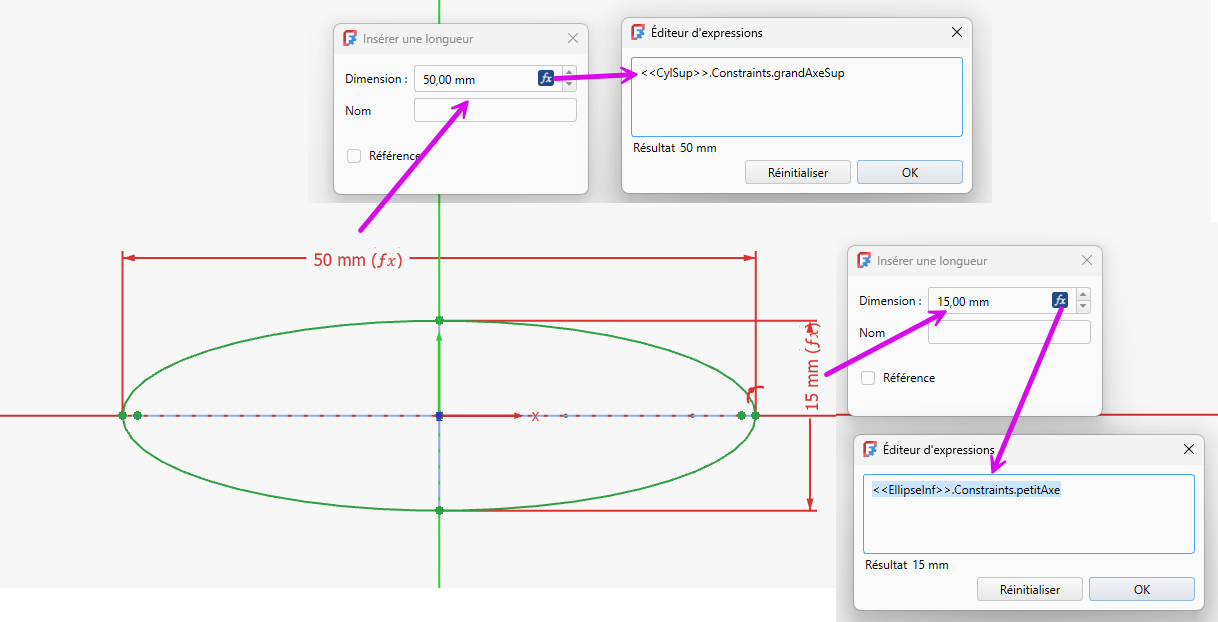

  • Sélectionner le plan de référence Plan de référence PlanSup et créer l’esquisse ci-dessous :

Esquisse de l’ellipse supérieure

  • Renommer l’esquisse EllipseSup ;

  • Réafficher les esquisses  CylInf,  CylSup,  EllipseInf ;

Attention

  • Contraindre l’extrémité du grand axe sur l’axe X ;

  • Saisir les dimensions des axes  à l’aide des expressions :

    pour la contrainte de 15 mm : <<EllipseInf>>.Constraints.petitAxe ;

    pour la contrainte de 50 mm : <<CylSup>>.Constraints.grandAxeSup ;

⚓

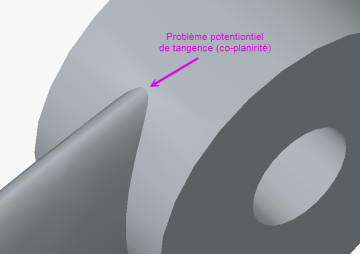

AttentionProblème potentiel de tangence (coplanirité)⚓

La jonction des cylindres avec la nervure risque de poser un problème de tangence (connu sous le nom Coplanar) :

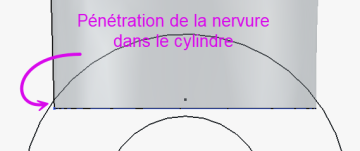

Nous allons faire pénétrer la nervure légèrement dans les cylindres :

Tâches à réaliserTâches à réaliser⚓

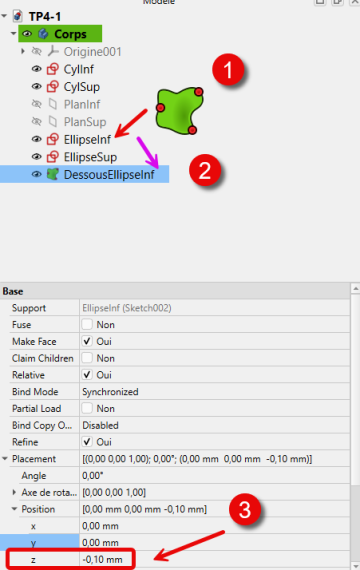

  • Dans l’onglet Modèle, sélectionner l’ellipse  EllipseInf et créer une sous-forme liée PartDesign Sous forme liée de cette esquisse :

  • Modifier la position de cette sous-forme liée comme ci-dessous :

    Décalage de la sous-forme liée

  • Renommer cette sous-forme liée PartDesign Sous forme liée DessousEllipseInf ;

RemarqueExplication⚓

PartDesign Sous forme liée DessousEllipseInf est une « copie » liée de l’esquisse  EllipseInf positionnée 0,1 mm en dessous ;

Tâches à réaliser

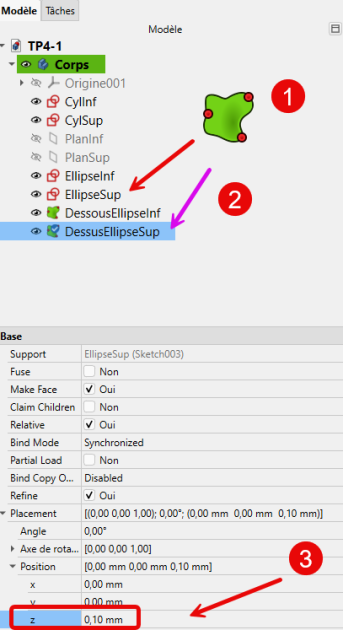

  • Sélectionner l’ellipse  EllipseSup et créer une sous-forme liée PartDesign Sous forme liée de cette esquisse :

  • Modifier la position de cette sous-forme liée comme ci-dessous :

    Décalage de la sous-forme liée

  • Renommer cette sous-forme liée PartDesign Sous forme liée DessusEllipseSup ;

RemarqueExplication⚓

PartDesign Sous forme liée DessusEllipseSup est une « copie » liée de l’esquisse  EllipseSup positionnée 0,1 mm en dessus ;

Tâches à réaliserTâches à réaliser⚓

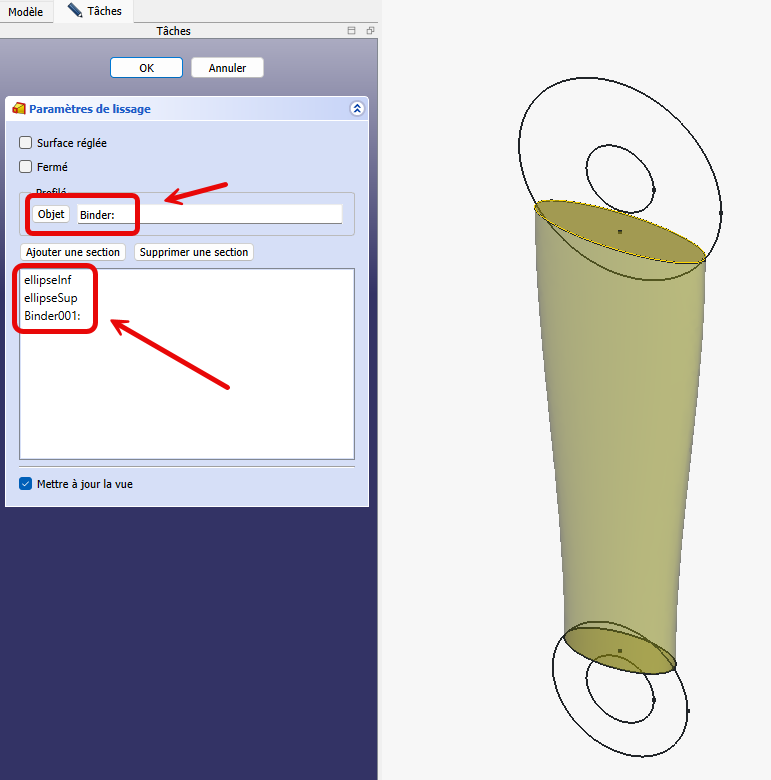

  • Sélectionner dans l’ordre suivant : PartDesign Sous forme liée DessousEllipseInf,  EllipseInf,  EllipseSup PartDesign Sous forme liée DessusEllipseSup et cliquer sur la commande Lissage additif : PartDesign Lissage additif :

Lissage de la nervure
