Plan des ellipses

Tâches à réaliserPlan de référence inférieur⚓

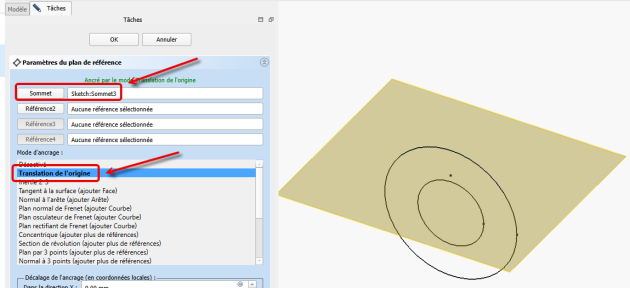

  • Dans la vue 3D, sélectionner le point I et cliquer sur la commande Plan de référence PartDesign Plan de référence ;

    Plan de référence pour le bas de la nervure

  • Renommer ce plan Plan de référence PlanInf ;

Truc & astuceAide⚓

  • Zoomer pour visualiser et sélectionner le point I ;

Tâches à réaliserPlan de référence supérieur⚓

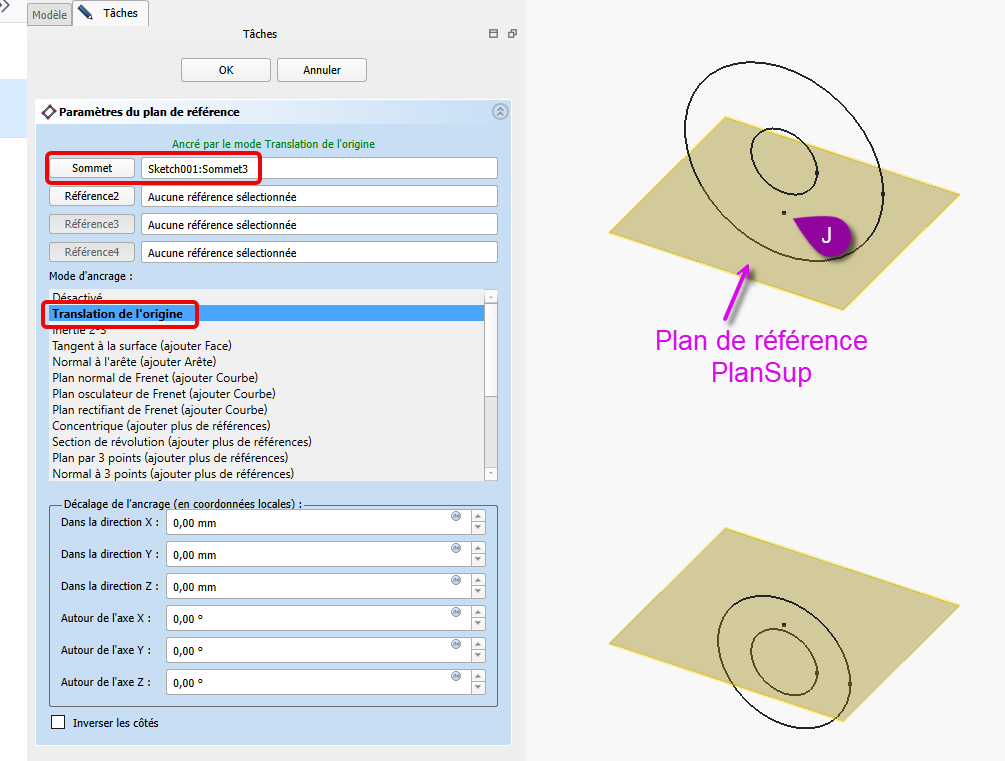

  • Dans la vue 3D, sélectionner le point J et cliquer sur la commande Plan de référence PartDesign Plan de référence

    Plan de référence pour le haut de la nervure

  • Renommer ce plan Plan de référence PlanSup ;
